Стационарный Асфальтный Завод АБЗ-80

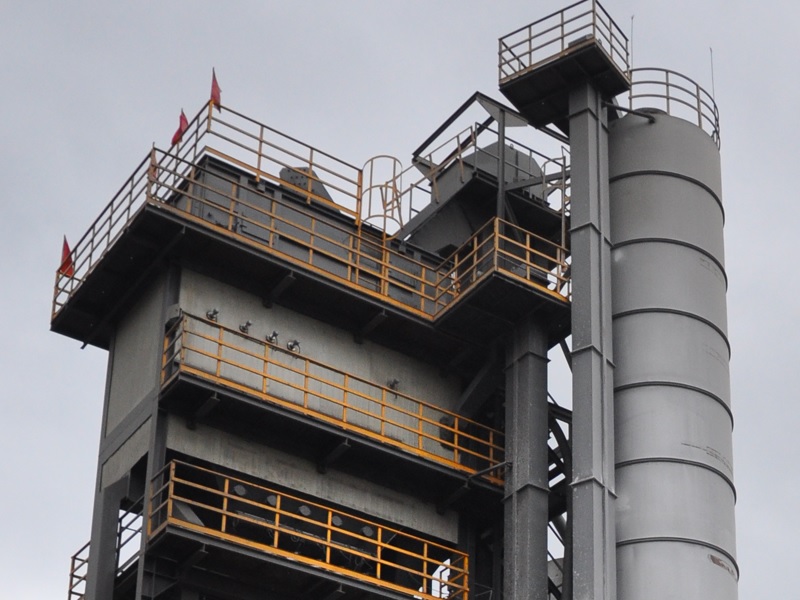

Асфальтный завод АБЗ-80

Характеристики и Комплектация АБЗ - 80

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип - Стационарный
Производительность по готовой смеси в час - 80 тонн
Количество и объем приемных бункеров инертных материалов 5 бункеров по 10 м3 каждый - стандартно (на выбор 4 / 6 бункеров по 15 / 20 / 25 м3 каждый)
Тип смесителя - горизонтальный двухвальный объем по выходу готовой смеси - 1 000 кг
Система управления Асфальтным Заводом - полностью автоматическая на базе промышленного компьютера EVOC 810E (системный блок 2 комплекта, 1 рабочий + 1 резервный, клавиатура, монитор, мышь)
Уровень производственного шума - ≤ 70 дБ
Энергопотребление Асфальтного Завода - 260 кВт
Общий вес оборудования - 100 тн

Инертные материалы, дозировка и подача в сушильный барабан

Приемные бункера инертных материалов на раме, стандартно 5 бункеров по 10 м3 каждый (на выбор 4 / 6 бункеров по 15 / 20 / 25 м3 каждый)
Дозировочные ленточные конвейеры 500 х 3 200 мм - 5 шт
Энергопотребление привода дозировочного ленточного конвейера 1,5 кВт - 5 шт
Вибраторы сводообрушения WAM Italy - 5 шт
Разгрузочный ленточный конвейер, ширина 500 мм, оборудован датчиками наличия материала - 1 комплект
Энергопотребление разгрузочного ленточного конвейера - 4 кВт
Подающий ленточный конвейер, ширина 500 мм - 1 комплект
Энергопотребление подающего ленточного конвейера - 4 кВт
Решетки на приемные бункера инертных материалов (опция)

Сушильный барабан и горелка

Сушильный барабан ∅ 1 500 мм х 6 200 мм
Теплоизоляционная обшивка барабана (минеральный теплоизолятор, обшитый нержавеющей сталью) – 1 комплект
Приемный бункер материала - 1 комплект
Разгрузочный бункер - 1 комплект
Опорная металлическая рама - 1 комплект
Опорные ролики - 4 комплекта
Энергопотребление привода сушильного барабана - 30 кВт
Система отвода продуктов горения и пыли - 1 комплект
Горелка RIELLO / BALTUR / EBICO на выбор - 1 комплект
Тип топлива - Природный газ (дизельное/печное топливо)

Ковшовый элеватор инертного материала

Двухрядная цепь из легированной стали - 1 комплект
Ковши подъема инертного материала - 1 комплект
Наружная защитная обшивка элеватора, выполненная из листового металла с ребрами жесткости -1 комплект
Разгрузочный приемный короб - 1 комплект
Лестницы для обслуживания и ограждающие конструкции - 1 комплект
Система вытяжки пыли - 1 комплект
Производительность элеватора не менее 80 тн в час
Энергопотребление привода элеватора - 11 кВт

Виброэкраны

Виброэкраны - 5 шт (в зависимости от комплектации возможна установка 4 или 6 шт)
Пружинные опоры виброгасители - 1 комплект
Вибраторы WAM (Italy)
Ревизионные люки и площадки обслуживания, оборудованные лестницами и ограждающими конструкциями
Система отвода пыли - 1 комплект

Бункер хранения горячих инертных материалов

Бункер на 5 секций, общий объем 15 м3, 25 тн (4 / 6 в зависимости от комплектации) - 1 комплект
Датчики наличия материала (верх/низ) 2 шт на каждую секцию - 5 комплектов
Шиберные разгрузочные заслонки на пневмоприводе - 5 шт
Пневмоцилиндры AIRTEC (Korea) - 5 шт
Пневмопроводы, клапана, фитинги
Металлическая опорная рама, лестницы и ограждающие конструкции

Дозатор горячих инертных материалов

Бункер-дозатор горячих инертных материалов, взвешивание от 0 до 1 000 кг - 1 шт
Весовые тензодатчики TRANSCELL USA - 3 шт
Точность взвешивания - ± 0,50 %
Шиберная заслонка на пневмоприводе AIRTEC Korea - 1 комплект

Дозатор минеральных добавок

Бункер-дозатор минеральных добавок, взвешивание от 0 до 200 кг - 1 шт
Весовые тензодатчики TRANSCELL USA - 3 шт
Точность взвешивания - ± 0,35 %
Двусторонний пневмоклапан WAM/SICOMA Italy - 1 комплект
Вибратор сводообрушения WAM Italy - 1 комплект
Шнековый конвейер подачи минеральных добавок - 1 комплект

Дозатор Битума

Бункер-дозатор Битума, подогреваемый масляным теплоносителем, взвешивание от 0 - до 200 кг - 1 шт
Весовые тензодатчики TRANSCELL USA - 3 шт
Точность взвешивания - ± 0,25 %
Насос подачи битума в смеситель, подогреваемый масляным теплоносителем

Смеситель

Горизонтальный двухвальный смеситель, объем выгружаемой смеси за 1 цикл - 1 000 кг
Броня смесителя - износостойкий чугун NIHARD 500HB, лопатки и стойки лопастей - NIHARD 600HB
Редуктора смесителя - 2 шт
Энергопотребление привода смесителя - 2 х 18,5 кВт
Выгрузка готовой смеси - подогреваемая шиберная заслонка на пневмоцилиндре - 2 комплекта
Автоматическая смазочная система смесителя - YOKE-BEST Germany - 1 комплекта
Время цикла от 30 до 60 секунд, программируется в соответствии с рецептами
Конструкция смесителя позволяет производить подачу микрофибры и минеральных добавок в том числе использовать в производстве рециркуляцию пылевой массы

Пневматика

Компрессор производительностью 1,5 м3 в мин, давление 0,7 МПа - 1 шт
Ресивер 0,6 м3 - 1 комплект
Осушитель, сепаратор - 1 комплект
Система пневмопроводов Пластик - 1 комплект

Система Фильтрации

Фильтрационная установка, производительностью 30 000 м3 воздуха в час - 1 комплект оборудования
Фильтра рукавного типа, уровень фильтрации < 80 мг/м3
Материал фильтров - NOMEX USA
Индикаторы заполнения фильтров по верхнему уровню
Воздуховоды
Заслонки, оборудованные электроприводом
Нагнетатели воздуха
Двусторонние пневмоклапана
Шнековый конвейер подачи пылевой массы в производственный цикл
Площадки обслуживания, лестницы, опорные металлические конструкции
Ревизионные люки для смены рукавных фильтров

Система управления Асфальтным Заводом

Металлический силовой шкаф - 1 шт
Консоль управления - 1 шт
Теплоизолированная комната оператора 8 м2 оборудованная кондиционером Midea (China) - 1 шт
Система управления Асфальтным Заводом - полностью автоматическая на базе промышленного компьютера EVOC 810E (системный блок 2 комплекта, 1 рабочий + резервный, клавиатура, монитор, мышь)
Режимы системы управления - полностью автоматический, полуавтоматический, ручной
Программируемый Логистический Контроллер PLC OMRON (Japan)
Автоматы защиты, Реле, Переключатели рабочих режимов - Schneider (France)/ABB (Switzerland)
UPS источник бесперебойного питания - SANTEK (Korea)
Принтер - Panasonic
Комплект медных многожильных соединительных кабелей и проводов различной площади сечения
